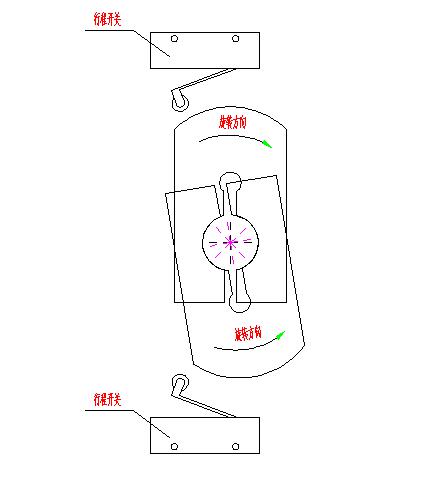

滾動真空包裝機升降系統 ：由電機和減速機驅動，通過連桿機構，帶動工作室上下往復運動，達到使工作室按照預定程序進行運動的目的。工作室上升和下降位置由安裝在減速機主軸上的行程開關撥片和行程開關控制。升降電機減速機安裝在右側電器柜的中間部位（站在操作位置方位）。如下圖：
滾動式真空包裝機工作室升降時減速機作半周正反轉旋轉運動，當工作室下落時升降下位撥片隨減速機作逆時針旋轉，當撥片接觸到下位行程開關后后停止，當工作室上升時，升降上位撥片隨減速機作順時針旋轉，當撥片接觸到上位行程開關后后停止。
升降下位撥片接觸到下位行程開關時，安裝在減速機內側的搖臂必須朝下并在低位置，防止一旦行程開關失效時電機能作旋轉運動，對升降電機起到一定保護作用。
升降上位開關可以根據包裝物的高度進行調整，但高不能高于大行程（以工作室上升后不下落為準），當升降上位撥片逆時針旋轉一定角度時，升降高度將加大；當升降上位撥片順時針旋轉一定角度時，升降高度將縮小。
